臭氧催化剂的SEM 与BET 分析

臭氧催化剂的SEM 分析

对臭氧催化剂进行SEM 分析🚶🏻，结果如图1 所示．由图1 可知🧞：焙烧前催化剂表面有极少或没有褶皱🧑‍🎨，呈块状结构🐚；而焙烧后催化剂表面褶皱丰富，有明显的孔道和缝隙，以活性炭为载体的Mn-Cu-Ce 复合催化剂的活性组分均匀分布在活性炭上📠，颗粒的致密度与原料相比明显提高👨‍🦽‍➡️，成层状分布，有着巨大的比表面积，因而活性位点丰富，催化活性强．

图1烧制前后催化剂的扫描电镜图

臭氧催化剂BET 分析

根据吸脱附等温线，对制备的催化剂分别进行BET 分析👷🏿‍♂️，利用BET 方法计算出催化剂的比表面积，BJH 法测定其孔径分布🚗、孔径大小和孔体积．自制复合催化剂的氮气吸附–脱附曲线和孔径分布如图2 和图3 所示😋，该催化剂的孔体积、孔径及比表面积数据见表1．

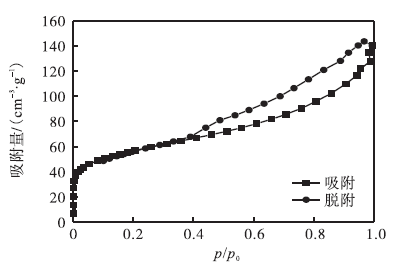

图2 催化剂的氮气吸附–脱附曲线

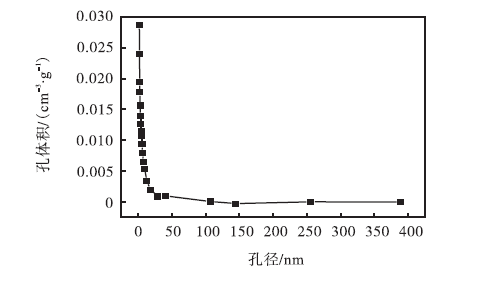

图3 催化剂成品的孔径分布图

表1 复合催化剂的孔径😼、孔体积及比表面积

根据国际纯化学与应用化学联合会(IUPAC)提出的吸附等温线的类型，该曲线显示出了典型的Ⅳ型等温线和H4 型的磁滞回线的形状．曲线在低压部分缓慢上升并呈现向上微凸的形状，由于在中等压力段发生毛细凝聚现象，等温线迅速上升，并出现了回滞环🐌，这也表明了自制催化剂材料属于裂隙孔．在接近饱和蒸气压时曲线急剧上升，并且没有出现明显的饱和吸附平台，也说明催化剂中同时存在一定的中孔和大孔．
